YRKK 系列6KV、10KV绕线转子三相异步电机（滑环电机）

额定功率: 220kw - 2500KW

额定电压: 3KV, 6KV, 10KV

额定转速: 500RPM/590RPM/740RPM/990RPM/1500RPM/3000RPM

防护等级: IP44/IP54

冷却方法: IC611

绝缘等级: F

工作制: S1

包装类型: 柳条箱/出口熏蒸木箱

一、概述

YRKK系列6KV、10KV绕线转子三相异步电机是本公司采用ABB高压三相异步电动机技术等级标准，并结合我公司多年高压电动机制造实践经验而建立的大中型高压电机产品系列，本系列高压异步电机的功率等级，安装尺寸，电气性能均符合国家标准GB755《旋转电机基本技术要求》，国际电工委员会IEC标准。本系列电动机各部分机械尺寸，公差符合国家标准GB1800-1804和国际标准化委员会ISO标准。本系列电动机的外壳防护等级根据G84942.1和IEC34-5《电机外壳防护分级》为IP44封闭式电动机，也可按用户提出的要求制成IP54，如果用户需要其他防护等级可另行协商。本系列电动机的冷却方法根据G81993和IEC34-6《电机冷却方法》的标准为IC611，如果用户要求其他冷却方法可另行协商。本系列电动机基本安装方式为卧式带底脚(IMB3)结构，符合GB997和IEC34-7《电机结构及安装型式代号》的规定。

本系列电机具有高效、节能、噪声低、振动小、重量轻、性能可靠、安装维修方便等优点。

本系列电机能在较小的起动电流下，提供较大的起动转矩；馈电线容量不足以起动鼠笼转子电机；起动时间较长和起动比较频繁；需要小范围高速等。如拖动卷扬机、轧机、拉丝机等。

本系列电机采用F级绝缘结构，轴承结构按IP54设计，采用油脂润滑，可不停机加、排油。

本系列电机其防护等级为IP44或IIP54（见GB4942.1），冷却方法为IC611（见GB/T1993），结构及安装型式为IMB3（见GB997），定额是以连续工作制（S1）为基准的连续定额，电机的额定频率为50HZ，额定电压为6KV、10KV，其他电压等级或特殊要求，在订货时可以制造厂商定。

二、型号含义

以YRKK500-4为例：YRKK表示封闭带空—空冷却器的绕线转子异步电机。

三、技术数据见表1。

四、外形安装尺寸见表2。

五、结构说明

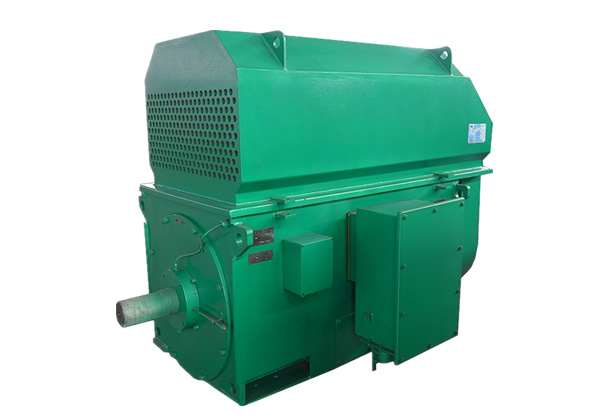

YRKK系列电机，电动机采用箱式结构，电动机顶部安装封闭式空/空冷却器，防护等级IP44，冷却方式IC611或IC616，安装型式IMB3，电源频率50Hz，电源电压为6000V，允许电压的偏差范围为±5%，电源的额定频率为50Hz。中心高355mm~630mm，功率范围185kW~5000kW； 定额类型S1，绝缘等级F（按B级考核）。定子接线方式为Y接,转子绕组由纯铜排绕制而成，采用F级绝缘材料。

轴承有滚动轴承和滑动轴承两种型式，依电机功率大小及转速而定。

该系列电机可以用于驱动各种磨机、轧钢机、破碎机、风机、水泵、鼓风机等机械。

该系列高压电动机适用于海拔不超过1000m， 环境温度低于40℃，少灰尘，无蒸气、酸、碱等腐蚀性和爆炸性气体的室内环境，如果运行环境中粉尘较多，应该定期清理电机内部的粉尘，并作好轴承的防尘工作。

该系列电动机符合GB755《旋转电机 定额和性能》和国际电工委员会IEC的规定。

六、电机起动

鼠笼型电动机的转子设计采用了先进的计算技术来计算转子的起动温升和应力，以防电机因起动负荷过重而导致电机早期损坏。

建议用户核查：(1)被驱动机械设备转动部分的转动惯量(在折算到电动机转速后)应不超过技术数据表中的(J负载)项的数值(2)用户的电网应保证电动机在起动过程中的电机端电压不低于额定电压的85％(3)被传动机械的阻力矩特性为水泵、鼓风机类阻力矩特性。

在上述条件下，电动机允许在实际冷状态下连续启动两次，电机在两次启动之间为自然停车，或者在同电机热状态下启动一次，额外的再次起动电动机应在停车4小时以后。

如果需要电机传动的机械转动部份的转动惯量超过技术数据表中的(J负载)数值或要求频繁起动电机，或有可能要带负载起动的电机，务请事先和制造公司联系协商。以便特殊设计，以保障电机的可靠运行。

七、订货须知（用户订货时须注明如下要求）

电机型号：YRKK5001-4 安装方式：IMB3

额定功率：500KW 防护等级：IP44或IP54

额定电压：6KV 冷却方法：IC611

额定频率：50HZ 绝缘等级：F级

同步转速：1500r/min 环境温度：海拔1km，环境温度：40℃。
