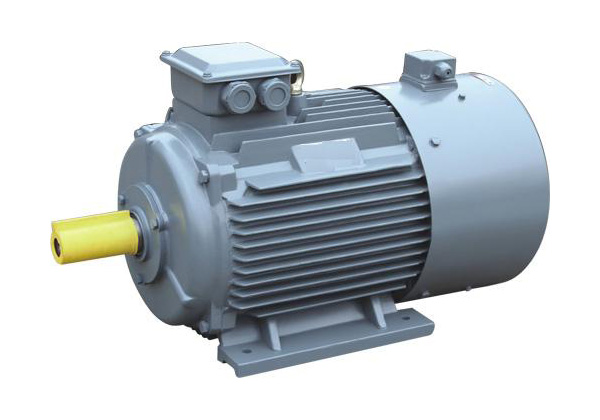

YJTG系列变频调速三相异步感应电动机

功率：0.55kw - 315KW

电压：380V

速度：600RPM/750RPM/1000RPM/1500RPM/3000RPM

极点：2/4/6/8/10 poles

防护等级：IP44/IP54

冷却方法：IC 416

绝缘等级：F

职责：S1

包装：出口木质包装

付款方式：预付30%,余款见票即付

功率：0.55kw - 315KW

电压：380V

速度：600 RPM / 750RPM / 1000RPM / 1500RPM / 3000RPM

马球： 2/4/6/8/10 马球

保护级别：IP 44/IP 54

冷却方式：IC416

隔热层类别：F

服务类型：S1

包装：木材包装用于出口

描述和应用

YJTG系列变频调速异步电机是新一代变频调速电机, 该系统是在yjt变频调速电机的基础上开发的。在电磁设计方面，我们调整转子槽、绕组模式和连接，使得电机能够由换能器电源供电。同时，该设计能保证电机在高频时的过载能力，并能保持y系列电机的过载能力，除长度尺寸外，其他尺寸也与y系列电机相同，该系列电机采用独立轴流通风机强制通风，保证电机在整个频率范围内具有良好的冷却性能，温升不超过额定值。

调速系统由YJTG系列变频调速三相异步电动机和变频装置组成，与其他调速方式相比，节能效果显著，调速性能好，调速器偏转很宽，噪音低，振动小，该电机可广泛应用于轻工业，纺织、化学工业、冶金、机床需要永久扭矩或在需要节能调速的永久电源和鼓风机、水泵上调节速度。这对开发调速系统的自动控制是有帮助的。

YJTG系列电机的四极电机符合jb/t7118-2004《调速系统规范》。转换变速电机和电源条件”以及电机的其他极数符合IEC34-1和GB/T755。

说明和应用

YJTG系列的变速异步电机是基于变速YJT发动机的新一代变速电机。在电磁设计方面，我们调整转子槽、绕组图案和连接，以便电机可以由换能器的电源供电。此外，该设计可以保证电机在高频时的过载能力，并且可以用y系列保持同一电机，长度大小、其他尺寸也与y系列发动机相同。该电机采用轴向流量风扇强制通风，可确保电机在整个频率范围内具有良好的冷却性能，且温度升高不超过该等级。

速度调制系统由3级可调变速YJTG系列组成，异步电动机和变频安装，与其他速度调制方式相比，节能效果显着，速度调制性能良好，省长挠度宽，噪声低，振动小，这种发动机除了化工外，还可广泛应用于轻工业、纺纱和纺织业，冶金，需要永久转矩或调整速度以适应永久功率和空气鼓风机的机床。需要节能速度调制的水泵。 它有助于开发速度调制系统的自动化控制。

YJTG系列电机4极电机符合JB/T 7118-2004调速系统规范，其他电机极号符合IEC34-1和GB/T755。

意义类型

示例：YJTG200L1-6

YJTG状态:电机类型

200状态：中心高度

L状态：帧大小

1状态：核心长度

6状态为：极数

种类

范例：YJTG200L1-6

YJTG状态：电机类型

200状态至：中心高度

L状态为：帧大小

1状态至：核心长度

6状态至：电线杆编号

工况

1.环境工作温度:随季节变化的环境温度应在40℃和-15℃之间。

2.海拔:海拔不超过1000米。

3.最潮湿月份的平均相对湿度为90%。同时，平均最低温度不应超过25℃。

4.终端:280帧下方的y(星形)连接。▲(δ)h315-h355框架的连接..

5.操作模式(占空比):s1

工作条件

1 .环境工作温度:随季节变化的环境温度应在40℃至-15℃之间。

2 .高度:不超过1000 msnm。

3 .最潮湿月份的平均相对湿度为90%。与此同时，最低平均温度不得超过25℃。

4 .终止:连接和(星)位于表280下方。连接(delta)位于表h315-h355下方。

5 .操作模式(服务):S1。

电机结构

1.防护等级：IP44/IP54

2.冷却方法：IC416

3.它可以携带高分辨率传感器(电光编码器，旋转变压器和测速发电机)。

4.它可以携带磁力制动器(循环和失电制动器都可以)、齿轮减速器等。

5.从电机轴端看，标准接线盒安装在右侧。作为一种选择，可以根据要求安装在顶部或左侧。

发动机的构造

1.保护级别：IP44/IP54

2.冷却方法：IC416

3 .可根据客户要求携带高分辨率传感器(电光编码器、旋转变压器和taco发生器)。

4 .可携带磁制动(循环式和损耗式电动制动)、减速装置等。

5 .标准接线盒安装在从电机轴端看到的右侧。或者，可以根据要求安装在顶部或左侧。

安装类型

帧大小(h80-h160):在B3、b5、b35、v1、B6、B7、v3、V5、V6、v15等中。

帧大小(h180-h280):在B3、b5、b35、v1中。

帧大小(h315-h355):在B3、b35、v1中。

挂载类型

帧大小(h80-h160):在B3、b5、b35、v1、B6、B7、v3、V5、V6、v15等中。

帧大小(h180-h280):in B3、b5、b35、v1。

帧大小(h315-h355):im B3、b35、v1。
